Как заменить шлейф кнопки Home у iPhone 5

В этот раз мы расскажем о том, как самостоятельно заменить шлейф кнопки Home у смартфона iPhone 5. Если кнопка перестала реагировать на нажатия или "откликается" не всегда, проблема может крыться в неисправном шлейфе. Общараем ваше внимание на то, что подобные работы требуют специальных навыков, иначе велика вероятность повреждения устройства.

Для проведения ремонта вам потребуются маленькая отвертка, специальная присоска, а также специальная пластиковая лопатка для безопасного вскрытия смартфона.

Шаг 1. Снимаем переднюю панель.

Как заменить шлейф кнопки Home у iPhone 5

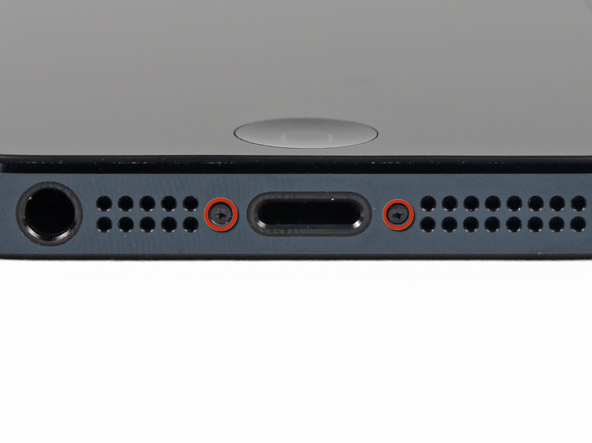

ВАЖНО: перед разборкой убедитесь, что ваш смартфон выключен. Аккуратно вытащите винты, отмеченные на фотографии, по обеим сторонам от разъема.

Шаг 2.

Как заменить шлейф кнопки Home у iPhone 5

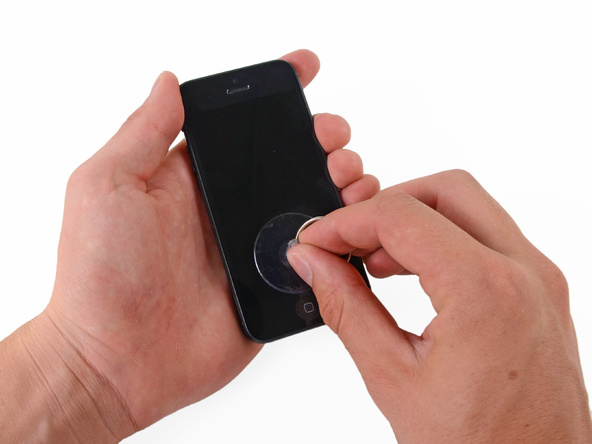

Плотно прижмите присоску к экрану над кнопкой Home.

Шаг 3.

Как заменить шлейф кнопки Home у iPhone 5

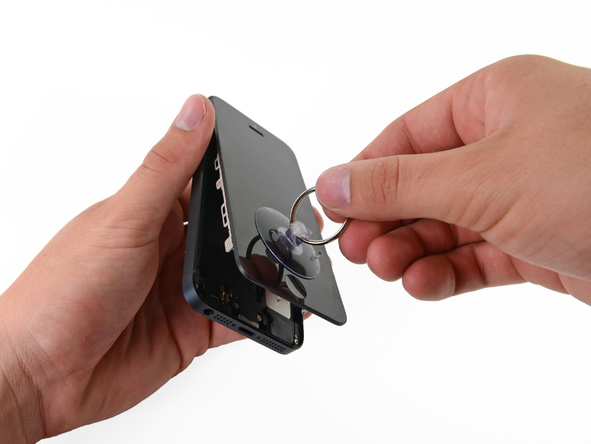

Положите смартфон на стол, затем осторожно потяните присоску вверх, поднимая переднюю панель. Для этого потребуется приложить некоторое усилие, однако совершайте все действия аккуратно и без резких движений.

Далее осторожно вставьте лопатку между передней и боковой панелью, и тяните присоску вверх.

Шаг 4.

Как заменить шлейф кнопки Home у iPhone 5

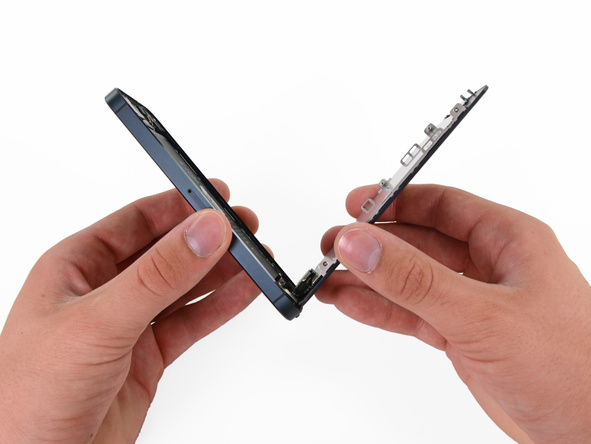

Двигаясь по периметру, разомкните защелки по бокам смартфона.

Шаг 5.

Как заменить шлейф кнопки Home у iPhone 5

После этого требуется поднять верхнюю панель при помощи лопатки. Действуйте аккуратно: не повредите тонкие проводки, которые идут к панели.

Как заменить шлейф кнопки Home у iPhone 5

Поднимите переднюю панель и поверните ее на 90 градусов, так, чтобы она не мешала ремонту.

Шаг 6.

Как заменить шлейф кнопки Home у iPhone 5

Выньте отмеченные на фото винты.

Шаг 7.

Как заменить шлейф кнопки Home у iPhone 5

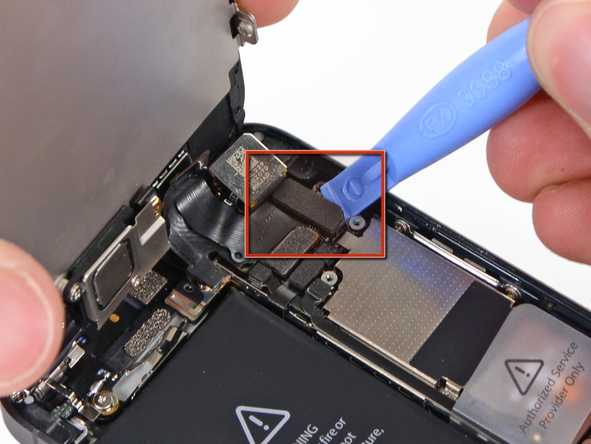

Аккуратно вытащите соединитель батареи и платы смартфона.

Как заменить шлейф кнопки Home у iPhone 5

Шаг 8.

При помощи лопатки отсоедините три шлейфа передней панели:

Как заменить шлейф кнопки Home у iPhone 5

Шлейф фронтальной камеры и сенсора (красный)

Как заменить шлейф кнопки Home у iPhone 5

Шлейф цифрового датчика (оранжевый)

Как заменить шлейф кнопки Home у iPhone 5

Шлейф дисплея (желтый)

Шаг 9.

Как заменить шлейф кнопки Home у iPhone 5

Отсоедините переднюю панель смартфона.

Шаг 10. Кнопка Home.

Как заменить шлейф кнопки Home у iPhone 5

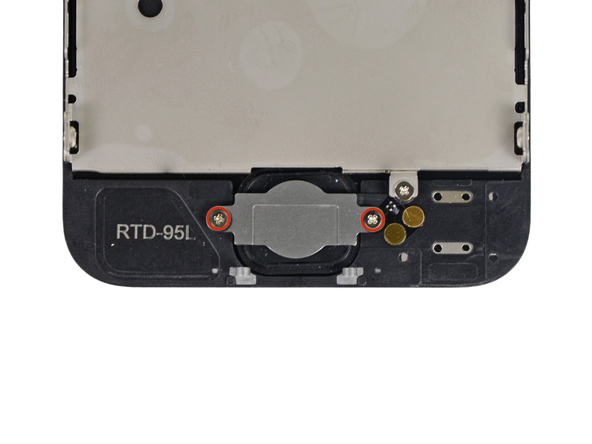

Вытащите два винта, показанных на фотографии.

Шаг 11.

Как заменить шлейф кнопки Home у iPhone 5

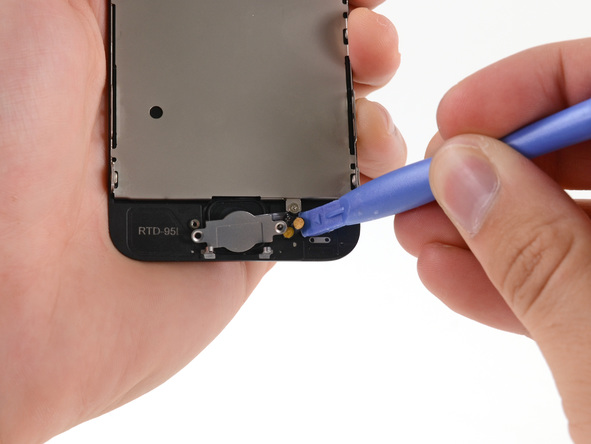

Используя пластиковую лопатку, аккуратно приподнимите край шлейфа кнопки Home. Начинайте с места, где располагаются контакты, двигайтесь справа налево.

Как заменить шлейф кнопки Home у iPhone 5

Шаг 12.

Как заменить шлейф кнопки Home у iPhone 5

Вытащите шлейф кнопки Home и замените его на новый.

Для последующей сборки повторите все действия в обратном порядке.
